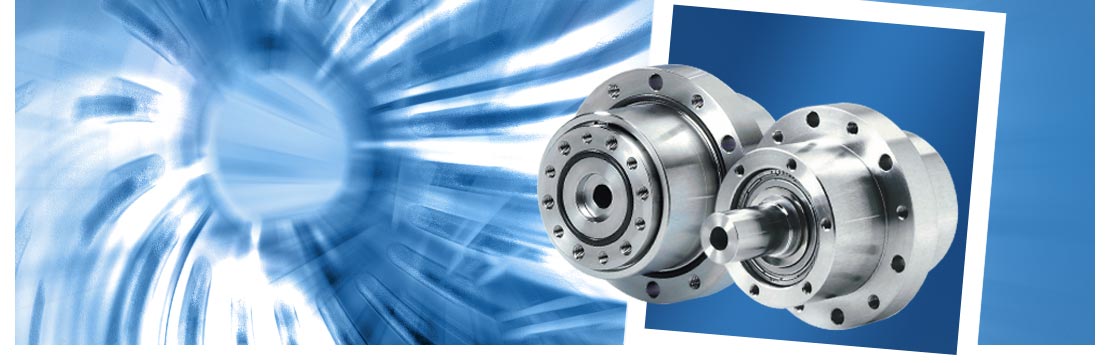

Drehdurchführungen mit hochvariablem ALMA-Flansch und kurzer Hohlwelle

Für hohes übertragbares Drehmoment
Vielseitige Anschlussmöglichkeiten
Kompakte Bauform

Diese Drehdurchführungen bieten Ihnen höchste Flexibilität beim Anschluß Ihrer Anbauelemente im Vakuumaufbau. Durch die integrierte Hohlwelle können Medien geführt werden, z.B. Schläuche oder Kabel.

Das kurze Wellenende auf der Vakuumseite bietet einen Flanschanschluß mit zwei Zentriermöglichkeiten. Zur Befestigung der weiterführenden Anbauteile stehen auf einem Teilkreis zwei verschiedene Gewindegrößen zur Auswahl.

Auf der Atmosphärenseite bietet das Gehäuse der Drehdurchführung einen Teilkreis mit Befestigungsgewinden für Anbauteile wie z.B. Drehmomentstützen, Motorglocken etc.

Technische Daten

Leckrate: < 1 x 10-8 mbar x l/s
Einsatztemperatur, ungekühlt: -20 bis 90 °C
Einsatztemperatur, gekühlt: > 90 °C
Drehzahl: bis 4.000 U/min
Drehmoment: bis 400 Nm
Druckdifferenz: bis 1 bar
Vakuumbereich: bis UHV
Hohlwellen-Innendurchmesser: bis 25 mm
Flanschdurchmesser: bis 130 mm
Radiallast: bis 300 N
Axiallast: bis 400 N
Gehäuse: Edelstahl
Welle: Edelstahl, magnetisch
Magnetfluid: wartungsfrei

Lieferbare Optionen

  • Gehäusekühlung
  • Kundenspezifische Ausführungen


TypALMA-H-AF-008-A-U
Materialnummer 1020635
Gewicht (kg) 1,500
Abmessungen (mm)
Innendurchmesser Hohlwelle [T] 8,0
Wellendurchmesser, vakuumseitig [Kg6] 44,0
Wellendurchmesser, atmosphärenseitig [R] 15,0
Innen-Ø der Wellenpassung, vakuumseitig [LG6] 16,0
Zentrierungstiefe Welle [M] 3,0
Gesamtlänge [A] 100,0
Länge, atmosphärenseitig [F+G+H] 66,0
Länge, vakuumseitig [D±0,05] 34,0
Gehäuse-Gesamtlänge [E+F+G] 75,0
Gehäuselänge, vakuumseitig [E] 30,0
Gehäuselänge, atmosphärenseitig [F+G] 45,0
Gehäuse-Passungs-Ø, vakuumseitig [Ng7] 54,0
Gehäusedurchmesser, vakuumseitig [J0-0,05] 53,95
Gehäusedurchmesser, atmosphärenseitig [Sg7] 58,0
Flansch-Durchmesser [Ig7] 80,0
Flansch-Länge [F] 15,0
Teilkreis-Durchmesser [U] 50±0,10
Teilkreis-Durchmesser [V] 72±0,10
Teilkreis-Durchmesser [W] 36±0,10
Durchgangs-Gewindebohrung (Ø) [A1] M5 (6x)
Gewindebohrung (ØxT) [A2] M4 x 8 (6x)
Durchgangsbohrung (Ø) [A3] 5,5 (6x)
Gewindebohrung (ØxT) [A4] M5 x 6 (6x)
Gewindebohrung (ØxT) [A5] M4 x 6 (6x)
Technische Daten der Welle
Max. Drehzahl 4.000 min-1
Max. übertragbares Drehmoment* 30,00 Nm
Eigenreibmoment 0,45 Nm
Max. Axiallast [Fa1]** 300 N
Max. Axiallast [Fa2]** 300 N
Max. Radiallast [Fr1]** 300 N
Max. Radiallast [Fr2]** 300 N
ALMA-H-AF-010-A-U
1019200
3,000

10,0
60,0
24,00-0,05
20,0
5,0
126,0
86,0
40,0
87,0
35,0
52,0
70,0
69,95
70,0
100,0
17,0
61±0,10
88±0,10
50±0,10
M6 (6x)
M5 x 10 (6x)
7 (6x)
M6 x 8 (6x)
M5 x 8 (6x)

2.000 min-1
70,00 Nm
0,5 Nm
300 N
300 N
300 N
300 N
ALMA-H-AF-015-A-U
1039772
4,700

15,0
64,0
22g6
20,0
5,0
166,0
122,0
44,0
110,0
35,0
75,0
75,0
74,950-0,05
80,0
115,0
25,0
65±0,10
103±0,10
55±0,10
M6 (6x)
M6 x 12 (6x)
7 (6x)
M5 x 11 (6x)
M4 x 11 (6x)

200-2.000 min-1
80,00 Nm

300 N
150 N
300 N
300 N
ALMA-H-AF-020-A-U
1027453
5,200

20,0
69,0
28g6
25,0
5,0
172,0
128,0
44,0
110,0
35,0
75,0
80,0
79,950-0,05
88,0
120,0
25,0
75±0,10
108±0,10
60±0,10
M6 (6x)
M6 x 12 (6x)
7 (6x)
M6 x 11 (6x)
M5 x 11 (6x)

200-2.000 min-1
150,00 Nm

300 N
150 N
350 N
350 N
ALMA-H-AF-025-A-U
1022452
6,500

25,0
79,0
38g6
30,0
5,0
180,0
136,0
44,0
110,0
35,0
75,0
90,0
89,950-0,05
98,0
130,0
25,0
85±0,10
118±0,10
70±0,10
M6 (6x)
M6 x 12 (6x)
7 (6x)
M6 x 11 (6x)
M5 x 11 (6x)

200-2.000 min-1
400,00 Nm

300 N
150 N
400 N
400 N
*   Der Drehmomentberechnung liegen mittlere Berechnungswerte zugrunde.
** Der Lastenberechnung liegen angenommene Einsatzwerte zugrunde, die 95 % der Anwendungen abdecken.
    Für Grenzbereiche kann eine individuelle Betrachtung erstellt werden.
