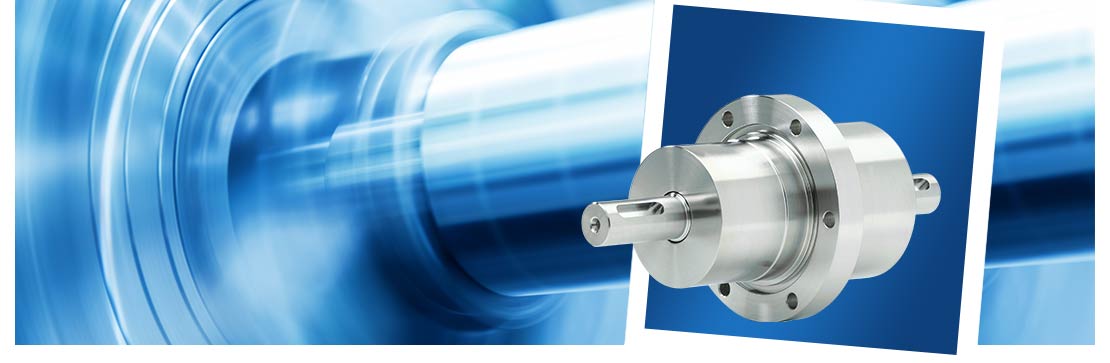

Drehdurchführungen mit ALMA-Flansch und langer Massivwelle

Für hohe Drehzahlen
Hohe Positioniergenauigkeit

Diese Drehdurchführungen sind mit ALMA-Flansch ausgestattet und ermöglichen dem Anwender eine große bauliche Freiheit.

Der Rezipient kann exakt nach den individuellen Erfordernissen der Einbausituation konstruiert werden. Ein weiterer Vorteil ist die durch den ALMA-Flansch ermöglichte höhere Einbau- und Positioniergenauigkeit der Drehdurchführung im Rezipienten. Es werden keine dritten Mittel zum Zentrieren und genauen Positionieren benötigt.

Technische Daten

Leckrate: < 1 x 10^-8 mbar x l/s
Einsatztemperatur, ungekühlt: -20 bis 90 °C
Einsatztemperatur, gekühlt: > 90 °C
Drehzahl: bis 10.000 U/min
Drehmoment: bis 32 Nm
Druckdifferenz: bis 1 bar
Vakuumbereich: bis UHV
Wellendurchmesser: bis 15 mm
Flanschdurchmesser: bis 80 mm
Radiallast: bis 150 N
Axiallast: bis 200 N
Gehäuse: Edelstahl
Welle: Edelstahl, magnetisch
Magnetfluid: wartungsfrei

Lieferbare Optionen

• Gehäusekühlung
• Kundenspezifische Ausführungen

Typ	ALMA-M-AF-008-V-U
Materialnummer	1020632
Gewicht (kg)	0,300
Abmessungen (mm)
Wellendurchmesser, vakuumseitig [Lg7]	8,0
Wellendurchmesser, atmosphärenseitig [Lg7]	8,0
Wellenlänge, vakuumseitig [F]	30,0
Wellenlänge, atmosphärenseitig [G]	23,0
Gesamtlänge [A]	95,0
Länge, atmosphärenseitig [C+G]	57,0
Länge, vakuumseitig [B+F]	38,0
Gehäuse-Gesamtlänge [B+C]	42,0
Gehäuselänge, vakuumseitig [B]	8,0
Gehäuselänge, atmosphärenseitig [C]	34,0
Gehäuse-Passungs-Ø, vakuumseitig [Tg7]	28,0
Gehäusedurchmesser, vakuumseitig [R]	–
Gehäusedurchmesser, atmosphärenseitig [Pg7]	28,0
Passfedernut-Länge [H]	–
Abstand Passfedernut zu Wellenende [l]	–
Passfedernut-Breite [JN9]	–
Flansch-Durchmesser [M]	48,0
Flansch-Länge [E]	10,0
O-Ring-Durchmesser [U]	34,0
Teilkreis-Durchmesser [N]	40±0,10
Durchgangsbohrungsdurchmesser [S]	3,4 (6x)
Technische Daten der Welle
Max. Drehzahl	10.000 min-1
Max. übertragbares Drehmoment*	5,00 Nm
Eigenreibmoment	0,25 Nm
Max. Axiallast [Fa1]**	30,00 N
Max. Axiallast [Fa2]**	30,00 N
Max. Radiallast [Fr1]**	30,00 N
Max. Radiallast [Fr2]**	30,00 N

ALMA-M-AF-010-V-U
1020631
0,550
10,0
10,0
30,0
27,0
115,0
73,0
42,0
58,0
12,0
46,0
30,0
–
38,0
17,0
4,0
3,0
55,0
12,0
41,0
48±0,10
4,5 (6x)
10.000 min-1
9,00 Nm
0,3 Nm
50,00 N
50,00 N
75,00 N
75,00 N

ALMA-M-AF-012-V-U
1020630
0,950
12,0
12,0
35,0
30,0
150,0
85,0
65,0
85,0
30,0
55,0
37,0
36,0
45,0
20,0
5,0
4,0
66,0
12,0
47,0
56±0,10
5,5 (6x)
7.500 min-1
16,00 Nm
0,3 Nm
50,00 N
50,00 N
75,00 N
75,00 N

ALMA-M-AF-015-V-U
1020629
1,600
15,0
15,0
35,0
35,0
160,0
85,0
75,0
90,0
40,0
50,0
50,0
49,0
57,0
20,0
5,0
5,0
80,0
12,0
60,0
70±0,10
5,5 (6x)
9.000 min-1
32,00 Nm
0,4 Nm
150,00 N
150,00 N
200,00 N
200,00 N

*   Der Drehmomentberechnung liegen mittlere Berechnungswerte zugrunde.
** Der Lastenberechnung liegen angenommene Einsatzwerte zugrunde, die 95 % der Anwendungen abdecken.
    Für Grenzbereiche kann eine individuelle Betrachtung erstellt werden.
