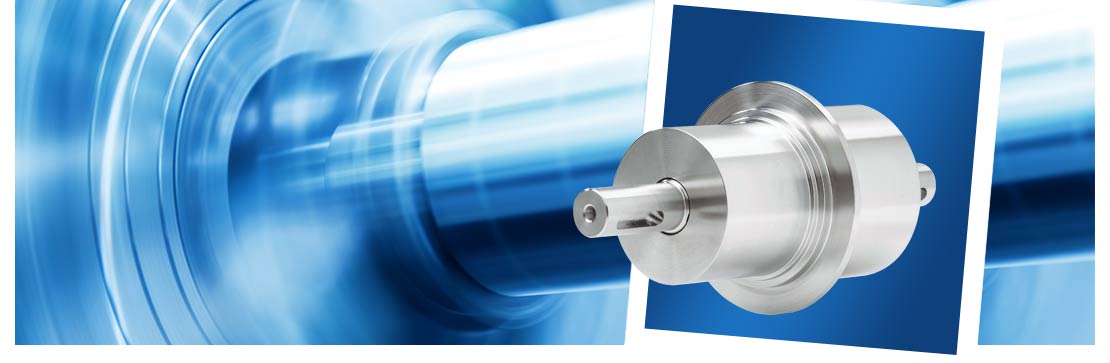

Drehdurchführungen mit KF-Flansch
Preisgünstige Standardtypen
Für hohe Drehzahlen
Diese Drehdurchführungen sind in den Flanschtypen KF-DN 25, 32, 40 und 50 erhältlich. Sie werden mit einem passenden O-Ring geliefert, der auch als Ersatzteil lieferbar ist.Die Wellenanschlüsse erfolgen über Passfedern.
Technische Daten
Leckrate: < 1 x 10-8 mbar x l/sEinsatztemperatur, ungekühlt: -20 bis 90 °C
Einsatztemperatur, gekühlt: > 90 °C
Drehzahl: bis 10.000 U/min
Drehmoment: bis 32 Nm
Druckdifferenz: bis 1 bar
Vakuumbereich: bis UHV
Wellendurchmesser: bis 15 mm
Flanschdurchmesser: bis DN 50
Radiallast: bis 150 N
Axiallast: bis 200 N
Gehäuse: Edelstahl
Welle: Edelstahl, magnetisch
Magnetfluid: wartungsfrei
Lieferbare Optionen
- Gehäusekühlung
- Kundenspezifische Ausführungen
| Typ | ALMA-M-KF-008-V-U | |||
|---|---|---|---|---|
| Materialnummer | 1020293 | |||
| Gewicht (kg) | 0,230 | |||
| Abmessungen (mm) | ||||
| Wellendurchmesser, vakuumseitig [lg7] | 8,0 | |||
| Wellendurchmesser, atmosphärenseitig [lg7] | 8,0 | |||
| Wellenlänge, vakuumseitig [D] | 36,0 | |||
| Wellenlänge, atmosphärenseitig [E] | 23,0 | |||
| Gesamtlänge [A] | 95,0 | |||
| Länge, atmosphärenseitig [C+E] | 59,0 | |||
| Länge, vakuumseitig [B+D] | 36,0 | |||
| Gehäuse-Gesamtlänge [B+C] | 36,0 | |||
| Gehäuselänge, vakuumseitig [B] | – | |||
| Gehäuselänge, atmosphärenseitig [C] | 36,0 | |||
| Gehäusedurchmesser, vakuumseitig [L] | – | |||
| Gehäusedurchmesser, atmosphärenseitig [Kg7] | 28,0 | |||
| Passfedernut-Länge [F] | – | |||
| Abstand Passfedernut zu Wellenende [G] | – | |||
| Passfedernut-Breite [HN9] | – | |||
| Flansch-Durchmesser [KF] | KF-DN 25 | |||
| Technische Daten der Welle | ||||
| Max. Drehzahl | 10.000 min-1 | |||
| Max. übertragbares Drehmoment* | 5,00 Nm | |||
| Eigenreibmoment | 0,25 Nm | |||
| Max. Axiallast [Fa1]** | 30,00 N | |||
| Max. Axiallast [Fa2]** | 30,00 N | |||
| Max. Radiallast [Fr1]** | 30,00 N | |||
| Max. Radiallast [Fr2]** | 30,00 N | |||
| ALMA-M-KF-010-V-U | ||||
|---|---|---|---|---|
| 1020294 | ||||
| 0,500 | ||||
| 10,0 | ||||
| 10,0 | ||||
| 30,0 | ||||
| 27,0 | ||||
| 115,0 | ||||
| 65,0 | ||||
| 50,0 | ||||
| 58,0 | ||||
| 20,0 | ||||
| 38,0 | ||||
| 30,0 | ||||
| 38,0 | ||||
| 17,0 | ||||
| 4,0 | ||||
| 3,0 | ||||
| KF-DN 32 | ||||
| 10.000 min-1 | ||||
| 9,00 Nm | ||||
| 0,3 Nm | ||||
| 50,00 N | ||||
| 50,00 N | ||||
| 75,00 N | ||||
| 75,00 N | ||||
| ALMA-M-KF-012-V-U | ||||
|---|---|---|---|---|
| 1020292 | ||||
| 0,850 | ||||
| 12,0 | ||||
| 12,0 | ||||
| 35,0 | ||||
| 30,0 | ||||
| 150,0 | ||||
| 85,0 | ||||
| 65,0 | ||||
| 85,0 | ||||
| 30,0 | ||||
| 55,0 | ||||
| 36,0 | ||||
| 45,0 | ||||
| 20,0 | ||||
| 5,0 | ||||
| 4,0 | ||||
| KF-DN 40 | ||||
| 7.500 min-1 | ||||
| 16,00 Nm | ||||
| 0,3 Nm | ||||
| 50,00 N | ||||
| 50,00 N | ||||
| 75,00 N | ||||
| 75,00 N | ||||
| ALMA-M-KF-015-V-U | ||||
|---|---|---|---|---|
| 1020295 | ||||
| 1,400 | ||||
| 15,0 | ||||
| 15,0 | ||||
| 35,0 | ||||
| 30,0 | ||||
| 160,0 | ||||
| 80,0 | ||||
| 80,0 | ||||
| 90,0 | ||||
| 45,0 | ||||
| 45,0 | ||||
| 49,0 | ||||
| 57,0 | ||||
| 20,0 | ||||
| 5,0 | ||||
| 5,0 | ||||
| KF-DN 50 | ||||
| 9.000 min-1 | ||||
| 32,00 Nm | ||||
| 0,4 Nm | ||||
| 150,00 N | ||||
| 150,00 N | ||||
| 200,00 N | ||||
| 200,00 N | ||||
* Der Drehmomentberechnung liegen mittlere Berechnungswerte zugrunde.
** Der Lastenberechnung liegen angenommene Einsatzwerte zugrunde, die 95 % der Anwendungen abdecken.
Für Grenzbereiche kann eine individuelle Betrachtung erstellt werden.
** Der Lastenberechnung liegen angenommene Einsatzwerte zugrunde, die 95 % der Anwendungen abdecken.
Für Grenzbereiche kann eine individuelle Betrachtung erstellt werden.
