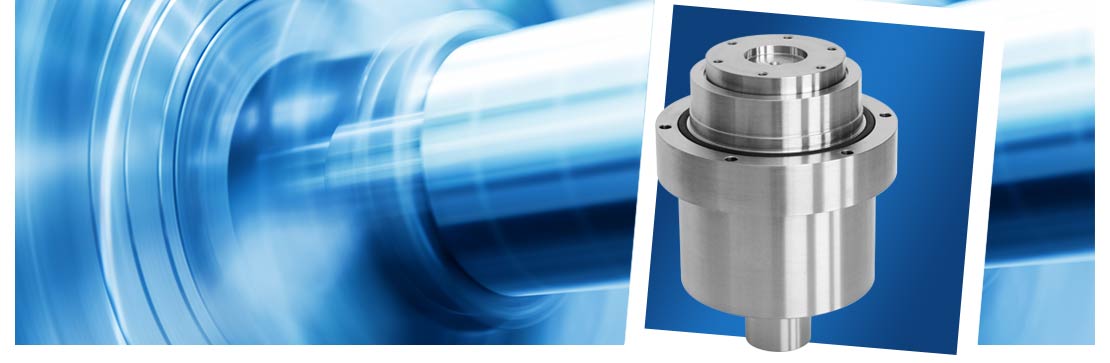

Drehdurchführungen für sehr hohe Axiallasten, mit ALMA-Flansch und kurzer Massivwelle
Für sehr hohe Axiallasten
Für hohes übertragbares Drehmoment
Vielseitige Anschlussmöglichkeiten
Diese Drehdurchführungen sind ideal einsetzbar, wenn hohe axiale Lasten aufgenommen werden müssen, kombiniert mit niedrigen Drehzahlen und einem hohen zu übertragenden Drehmoment.Die angegebenen Daten sind Richtwerte, die sich verändern, sobald sich einer der übrigen Parameter verändert. Dann führen wir eine Neuberechnung entsprechend Ihrer Angaben durch.
Der ALMA Flansch bietet eine hochflexible Anschlussgeometrie, sowohl für die Substrataufnahme vakuumseitig als auch für die Antriebsgestaltung atmosphärenseitig.
Technische Daten
Leckrate: < 1 x 10-8 mbar x l/sEinsatztemperatur, ungekühlt: -20 bis 60 °C
Einsatztemperatur, gekühlt: > 60 °C
Drehzahl: bis 300 U/min
Drehmoment: bis 1.200 Nm
Druckdifferenz: bis 1 bar
Vakuumbereich: bis UHV
Wellendurchmesser: bis 130 mm
Flanschdurchmesser: bis 198 mm
Radiallast: bis 500 N
Axiallast: bis 10.000 N
Gehäuse: Edelstahl
Welle: Edelstahl, magnetisch
Magnetfluid: wartungsfrei
Lieferbare Optionen
- Gehäusekühlung
- Kundenspezifische Ausführungen



Typ | ALMA-M-AF-080-A-U | |||
---|---|---|---|---|
Materialnummer | 1023751 | |||
Gewicht (kg) | 11,500 | |||
Abmessungen (mm) | ||||
Wellendurchmesser, vakuumseitig [Ng7] | 80,0 | |||
Wellendurchmesser, atmosphärenseitig [Tg7] | 40,0 | |||
Innen-Ø der Wellenpassung, vakuumseitig [pG7] | 36,0 | |||
Gesamtlänge [G] | 180,0 | |||
Länge, atmosphärenseitig [H] | 140,0 | |||
Länge, vakuumseitig [I] | 40,0 | |||
Gehäuse-Gesamtlänge [J+60,0] | 129,0 | |||
Gehäuselänge, atmosphärenseitig [J] | 69,0 | |||
Gehäuse-Passungs-Ø, vakuumseitig [Lg7] | 100,0 | |||
Gehäusedurchmesser, vakuumseitig [M] | 98,0 | |||
Gehäusedurchmesser, atmosphärenseitig [Rg7] | 116,0 | |||
Flansch-Durchmesser [K] | 140,0 | |||
Flansch-Länge | 30,0 | |||
Wellenmutter-Durchmesser [S] | 91,0 | |||
O-Ring-Durchmesser [D] | 114,0 | |||
Nutzbare Befestigungsfläche [E] | 91,0 | |||
Nutzbare Befestigungsfläche [F] | 116,0 | |||
Teilkreis-Durchmesser [W] | 128±0,10 | |||
Teilkreis-Durchmesser [X] | 68±0,10 | |||
Teilkreis-Durchmesser [Z] | 103,0 | |||
Durchgangsbohrung (Ø) [A1] | 7 (6x) | |||
Durchgangs-Gewindebohrung (ØxT) [A2] | M6 x 11 (6x) | |||
Technische Daten der Welle | ||||
Max. Drehzahl | 300 min-1 | |||
Max. übertragbares Drehmoment* | 200,00 Nm | |||
Eigenreibmoment | 3 Nm | |||
Max. Axiallast [Fa1]** | 3.000 N | |||
Max. Axiallast [Fa2]** | 3.000 N | |||
Max. Radiallast [Fr1]** | 500 N | |||
Max. Radiallast [Fr2]** | 500 N |
ALMA-M-AF-110-A-U | ||||
---|---|---|---|---|
1023752 | ||||
23,000 | ||||
110,0 | ||||
55,0 | ||||
51,0 | ||||
212,0 | ||||
168,0 | ||||
44,0 | ||||
157,0 | ||||
97,0 | ||||
125,0 | ||||
123,0 | ||||
142,0 | ||||
178,0 | ||||
30,0 | ||||
116,0 | ||||
139,0 | ||||
116,0 | ||||
142,0 | ||||
160±0,10 | ||||
95±0,10 | ||||
128,0 | ||||
9 (8x) | ||||
M8 x 15 (8x) | ||||
300 min-1 | ||||
450,00 Nm | ||||
4 Nm | ||||
7.000 N | ||||
7.000 N | ||||
500 N | ||||
500 N |
ALMA-M-AF-130-A-U | ||||
---|---|---|---|---|
1039776 | ||||
33,000 | ||||
130,0 | ||||
75,0 | ||||
66,0 | ||||
244,0 | ||||
197,0 | ||||
47,0 | ||||
186,0 | ||||
126,0 | ||||
145,0 | ||||
143,0 | ||||
162,0 | ||||
198,0 | ||||
30,0 | ||||
131,0 | ||||
159,0 | ||||
131,0 | ||||
162,0 | ||||
180±0,10 | ||||
113±0,10 | ||||
145±0,10 | ||||
9 (8x) | ||||
M8 x 18 (8x) | ||||
300 min-1 | ||||
1.200,00 Nm | ||||
8 Nm | ||||
10.000 N | ||||
10.000 N | ||||
500 N | ||||
500 N |
* Der Drehmomentberechnung liegen mittlere Berechnungswerte zugrunde.
** Der Lastenberechnung liegen angenommene Einsatzwerte zugrunde, die 95 % der Anwendungen abdecken.
Für Grenzbereiche kann eine individuelle Betrachtung erstellt werden.
** Der Lastenberechnung liegen angenommene Einsatzwerte zugrunde, die 95 % der Anwendungen abdecken.
Für Grenzbereiche kann eine individuelle Betrachtung erstellt werden.
